管道纏繞環氧煤瀝青冷纏帶之前，一定要先給管道涂刷好一層底漆，這樣才能讓冷纏防腐膠帶更好的纏繞貼服在管道上。從而可以說確保底漆的涂刷質量，也能更好的確保防腐冷纏帶的纏繞質量，確保確保防腐層粘結強度和密封性，使其作用功效更好的發揮出來。

一、 底漆涂刷前的條件要求

1、涂刷底漆時，須注意天氣和溫度的變化，雨、霧、雪天， 環境溫度≥5℃或相對濕度大于80%時，不宜施工。

2、涂底漆是在管道清理完成之后，涂刷底漆時要保證管道表面是干凈的，鋼材表面需達到Sa2.5級（噴射除銹）或 St3級（動力工具除銹），無油污、銹蝕、焊渣、毛刺。要控制好底漆涂刷時間，處理后4小時內必須涂底漆（潮濕環境縮短至2小時）。

3、鋼鐵表面的焊縫須達到表面無棱角、光滑、無焊瘤、無毛刺。如果焊縫高于2mm，則用底漆和滑石粉調成粘度適宜的膩子，在底漆表面干后抹在焊縫兩側，并刮平，使其成為過渡曲面，避免纏玻璃布時出現真空。

二、 底漆調配與準備

選擇配套底漆時優先選用與環氧煤瀝青冷纏帶同廠家生產的專用底漆，確保化學兼容性。按產品說明書嚴格配比主劑與固化劑，具體以說明書為準，攪拌均勻至無色差。混合后的底漆需在適用期內（通常1-4小時，具體以說明書為準）用完，避免固化失效。

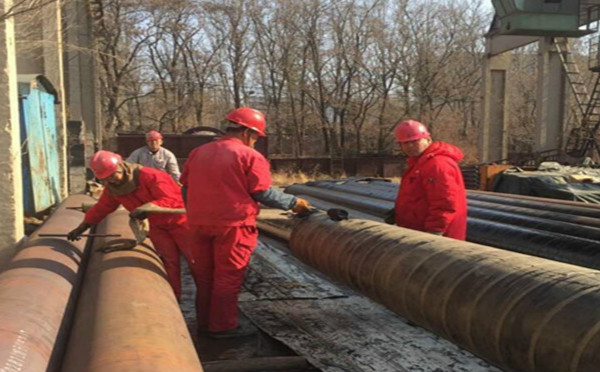

三、底漆涂刷

1、工具選擇

使用寬幅（10-15cm）羊毛刷或滾筒，確保涂刷均勻且無遺漏。避免使用噴槍，以防底漆過薄或飛濺。

2. 涂刷技術要求

第一遍涂刷沿管道軸向或環向均勻涂刷，厚度控制在30-50μm，覆蓋率≥95%。若第一遍涂刷后仍有露底或厚度不足，需在第一遍表干后（約30分鐘）補涂第二遍，總厚度≥80μm。

厚度控制：濕膜厚度80~120μm（干膜≥50μm），用量0.2~0.3kg/m2。

涂刷方向：先環向再軸向，焊縫處先順焊道再垂直覆蓋。

無漏涂：肉眼檢查無金屬裸露點，尤其焊趾、棱角、螺栓根部。

無流掛：一次性涂刷不宜過厚，分兩次涂刷時需在表干前完成。

3. 特殊部位處理

焊縫：焊趾兩側加厚涂刷（濕膜≥150μm），形成平滑過渡。

法蘭密封面：留出10mm 無漆區，避免影響螺栓緊固。

支架接觸點：底漆延伸至支撐區外50mm。

四、 底漆固化與質量檢查

1. 固化條件

底漆涂刷后需靜置至表干（手指輕觸不粘手），通常25℃時約2~4小時，表干前避免觸碰或覆蓋防腐帶，防止破壞底漆膜層。底漆完全固化（實干）需24-48小時（25℃時），實干后方可纏繞防腐帶。低溫/高濕時需延長固化時間，必要時采用熱風槍輔助（溫度≤50℃）。

2. 質量驗收標準

外觀：底漆膜層應均勻連續，無氣泡、針孔、皺褶。

附著力：用刀片劃叉法檢查附著力，劃痕處無底漆剝落即為合格。

厚度：磁性測厚儀檢測，干膜厚度≥50μm，隨機抽查5處，厚度偏差≤±10%。

遵循以上步驟，可顯著提升環氧煤瀝青防腐系統的服役壽命（通常達20年以上）。施工參數需嚴格參照SY/T 0447《埋地鋼質管道環氧煤瀝青防腐層技術標準》 或 ISO 21809-3 規范執行。
